45分钟做受片免费观看APP,国产精品一区二区久久精品

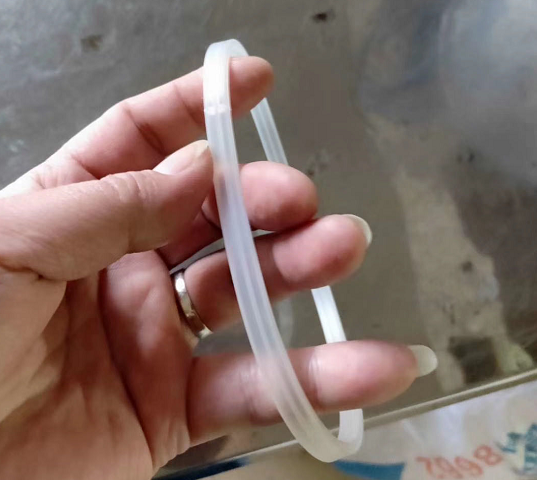

H-8501AB為加熱快速固化的雙組份加成型液體硅橡膠膠水，固化后與各種基材具有較好的粘接性。膠料在固化前具有較好的流支性；固化后具有優(yōu)異的電氣絕緣性，應(yīng)用于硅膠粘接硅膠(硅膠管、硅膠條對粘)、各種電子元器件的絕緣、防潮、減震密封或粘結(jié)。

硅膠粘硅膠熱粘膠水H-8501AB：

固化前：

1. 混合粘度（25℃），Ρa.s:1000

2. 比重,g/cm3:1.10

3. 可操作時間（25℃）,h:7.0

4. 固化時間（80℃）,min.:30-60

固化后:

1. 拉伸強度,Mpa:4.0

2. 硬度,Shores A:45±5

3. 相對伸長率, %450

4. 粘接性:≥2.0(A1-A1,內(nèi)聚破壞)

5. 體積電阻,Ω ? cm:1×10

6. 介電強度,KV/mm:20

硅膠粘硅膠熱粘膠水H-8501AB的使用方法:

1. 使用配比: A:B=1:1(重量比);

2. 按比例稱取物料,并混合均勻;

3.將混合均勻的膠水混合物在真空下減壓脫氣,然后再將膠水灌注或涂敷于待密封或粘結(jié)處;

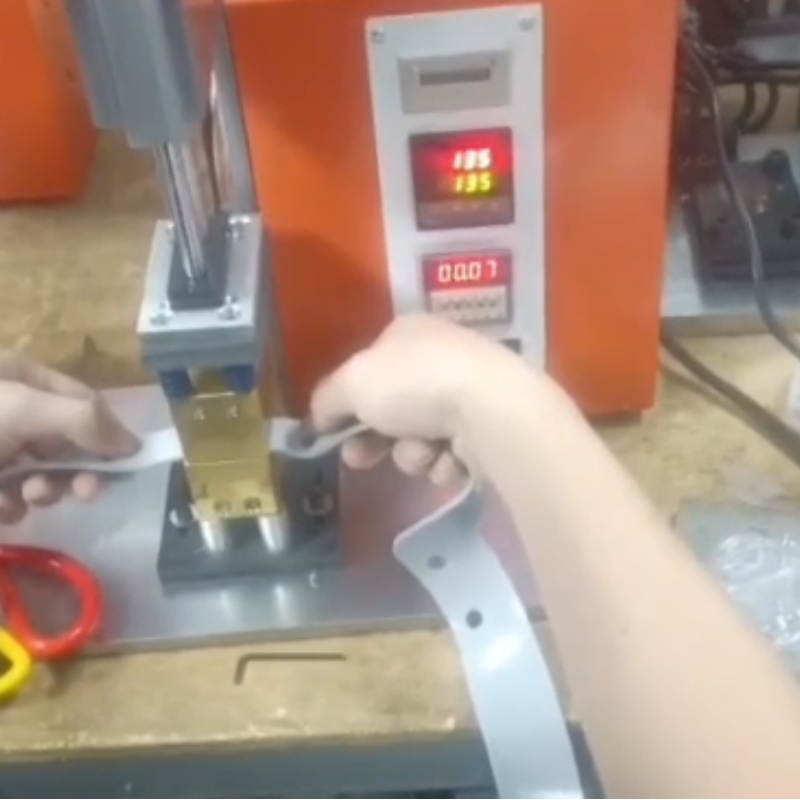

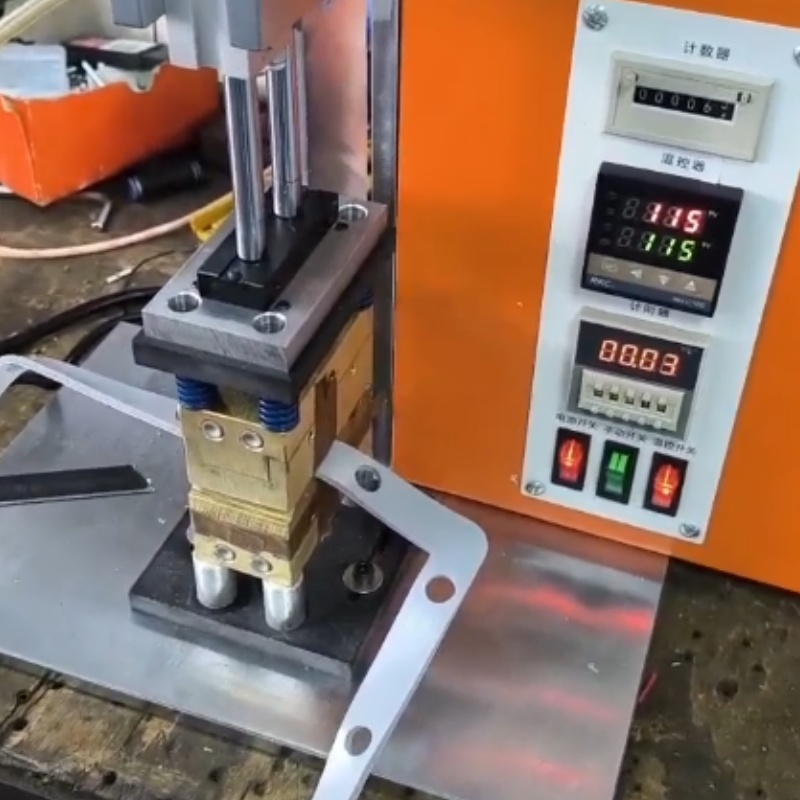

4.于170℃下加熱10-15秒后,固化為硅膠性體.

膠水應(yīng)密閉儲存；

在一定的溫度下，固化時間長短與灌封制件的大小和環(huán)境的傳熱效率有關(guān)；

本品在硫化過程中，嚴(yán)禁與含硫、錫、砷、磷、氮、鉛的化合物接觸，否則會造成膠水固化不良，因此，使用前應(yīng)首先進行硅橡膠與基材的兼容性試驗。

硅膠粘硅膠熱粘膠水H-8501AB包裝：AB=1:1

成人小说亚洲一区二区三区,少妇搡BBBB搡BBB搡AA,欧美一区二区三曲的,国产精品无码一区二区三区免费
